ALU/STEEL KOMBI 77

Für Tische mit Untergestell oder zum Unterbau von Kulissentischen

Vorteile

Material

Stahl und Aluminium – das einteilige Mittelprofil ist aus Aluminium; die Außenprofile sind aus hochwertigem Stahl. Die gerundete Schneidkante und die präzise Profilgeometrie optimieren die Handhabung und die hohe Sicherheit.

Belastung

Die ALU/STEEL KOMBI 77 Standardauszüge sind ausgelegt für 115 kg bei gleichmäßiger Belastung. Weitere Belastungsanforderungen finden Sie sind beim Kombi 37 oder beim Kombi 47. Eine abweichende Materialanforderung ermöglichen wir Ihnen beim Alu 77. Alle Angaben sind immer abhängig von der Materialstärke sowie der Zug- und Biegefestigkeit.

Auszug

Das Auszugssystem KOMBI ermöglicht durch die innovative Winkel-Konstruktion eine zentimetergenau planbare Höhenausführung.

Synchron-Ausführung

Das Auszugssystem KOMBI 47 kann als Synchron-Ausführung, als Synchron-Ausführung mit Seilbremse, Synchron-Ausführung mit Komfortbremse oder ohne alles bestellt werden.

Zubehör

Runden Sie Ihr Produkt durch passendes Bewegungs- und Komfortzubehör ab: Unser Auszugssystem KOMBI ist kombinierbar mit passendem Zubehör wie der FM Klappmechanik oder bei Holzrahmen z. B. auch mit der FFM flachen Klappmechanik. Sprechen Sie uns hierzu an.

Technische Details

Bezeichnung1Länge2EinlegeplattenBauhöheBelastung
77 Bauhöhe | Materialstärke 2 mm
 xyz
K/720.7720 mm2 x 500 mm82 – 114 mm115 kg
K/980.7980 mm3 x 500 mm82 – 114 mm115 kg
K/1200.71.200 mm4 x 500 mm82 – 114 mm115 kg
K/1500.71.500 mm5 x 500 mm82 – 114 mm115 kg
K/1800.71.800 mm6 x 500 mm82 – 114 mm115 kg

1) K = Kombi | K-S = Synchron | K-SB = Synchron mit Bremse | K-SCB = Synchron mit Komfortbremse
2) Bei unserer Tabelle handelt es sich um Beispiele. Bitte sprechen Sie uns wegen weiterer Maße an.



77 | Standard-Bauhöhen

82 mm87 mm93 mm95 mm104 mm

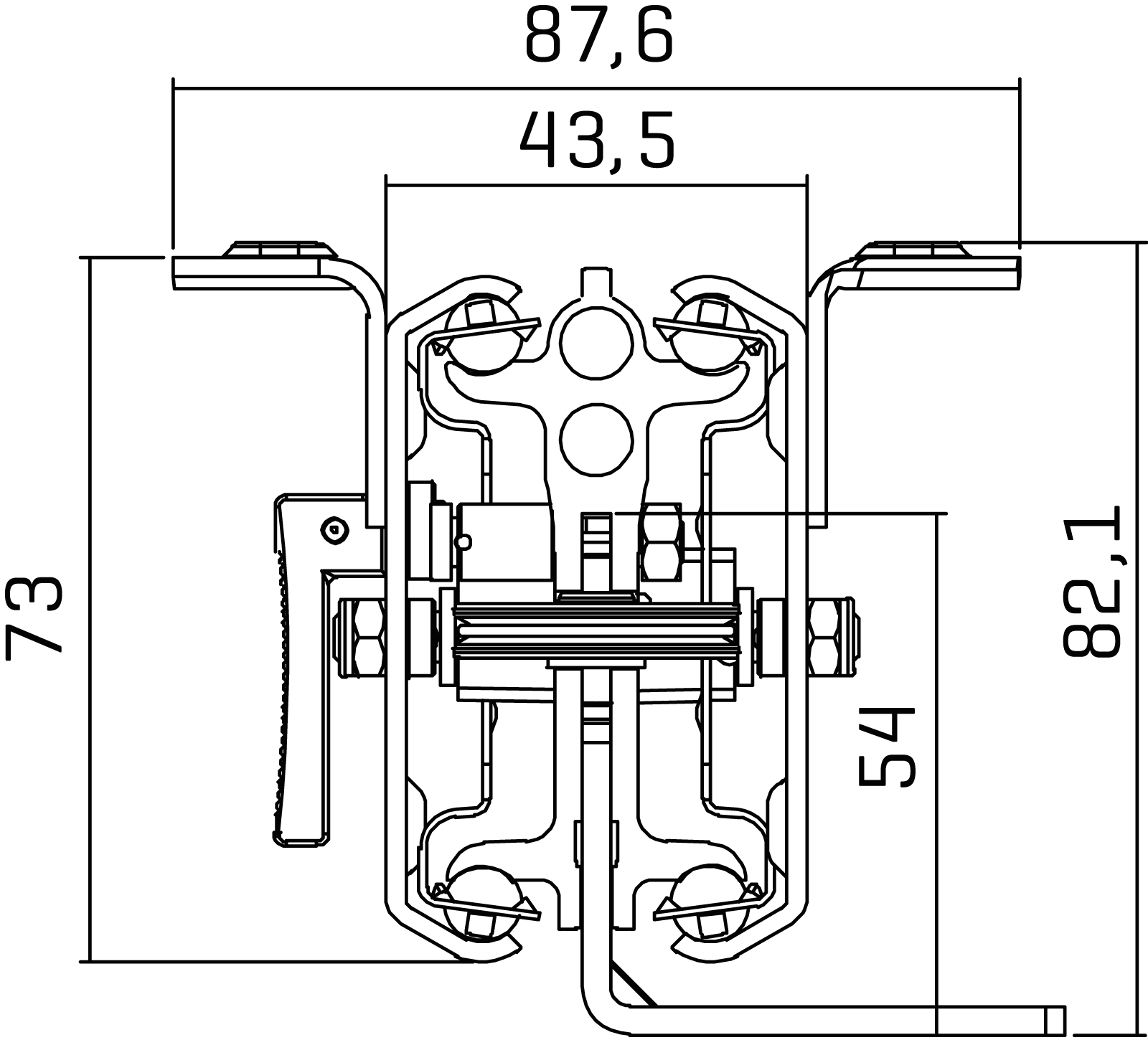

Technische Zeichnungen

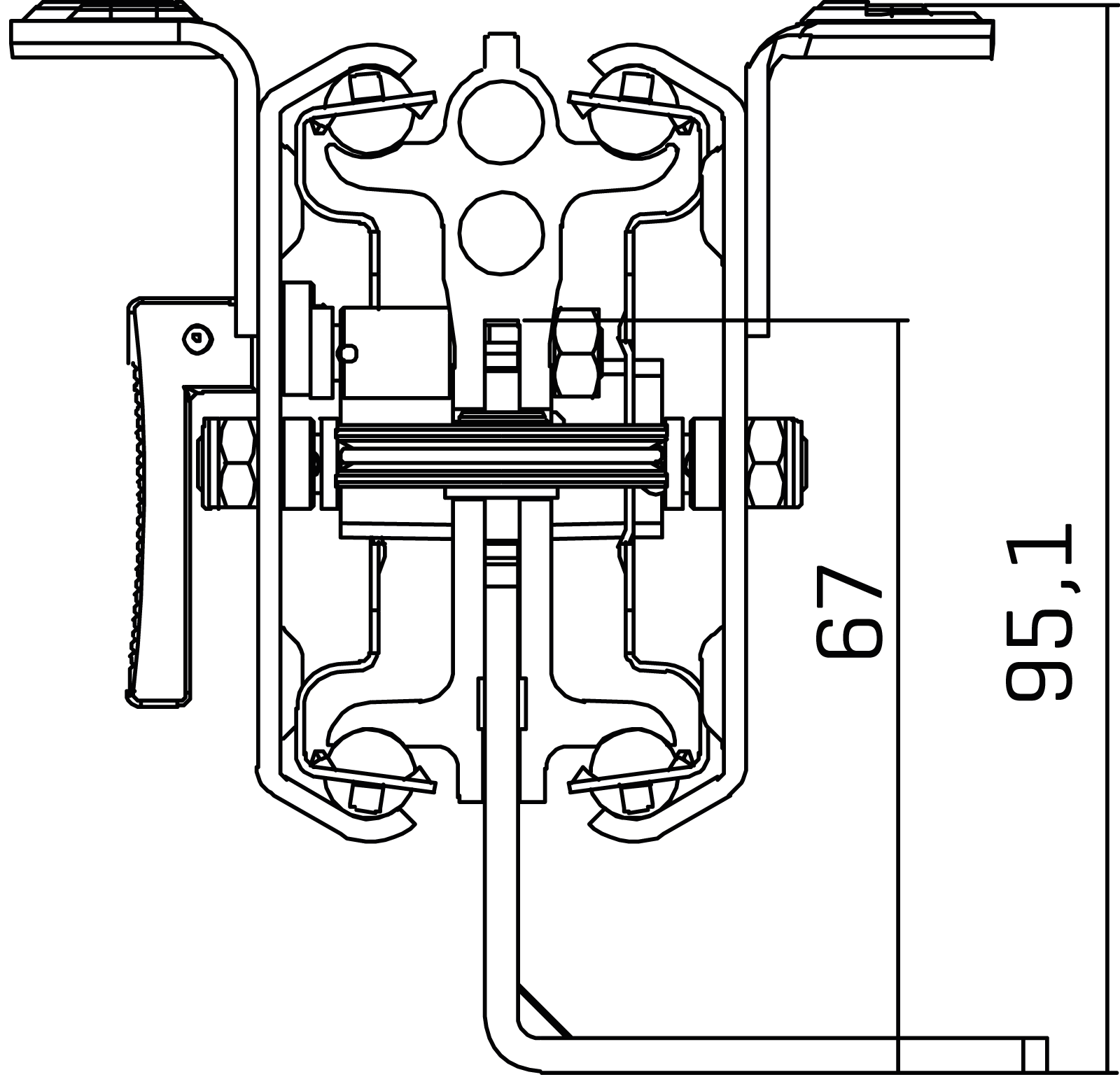

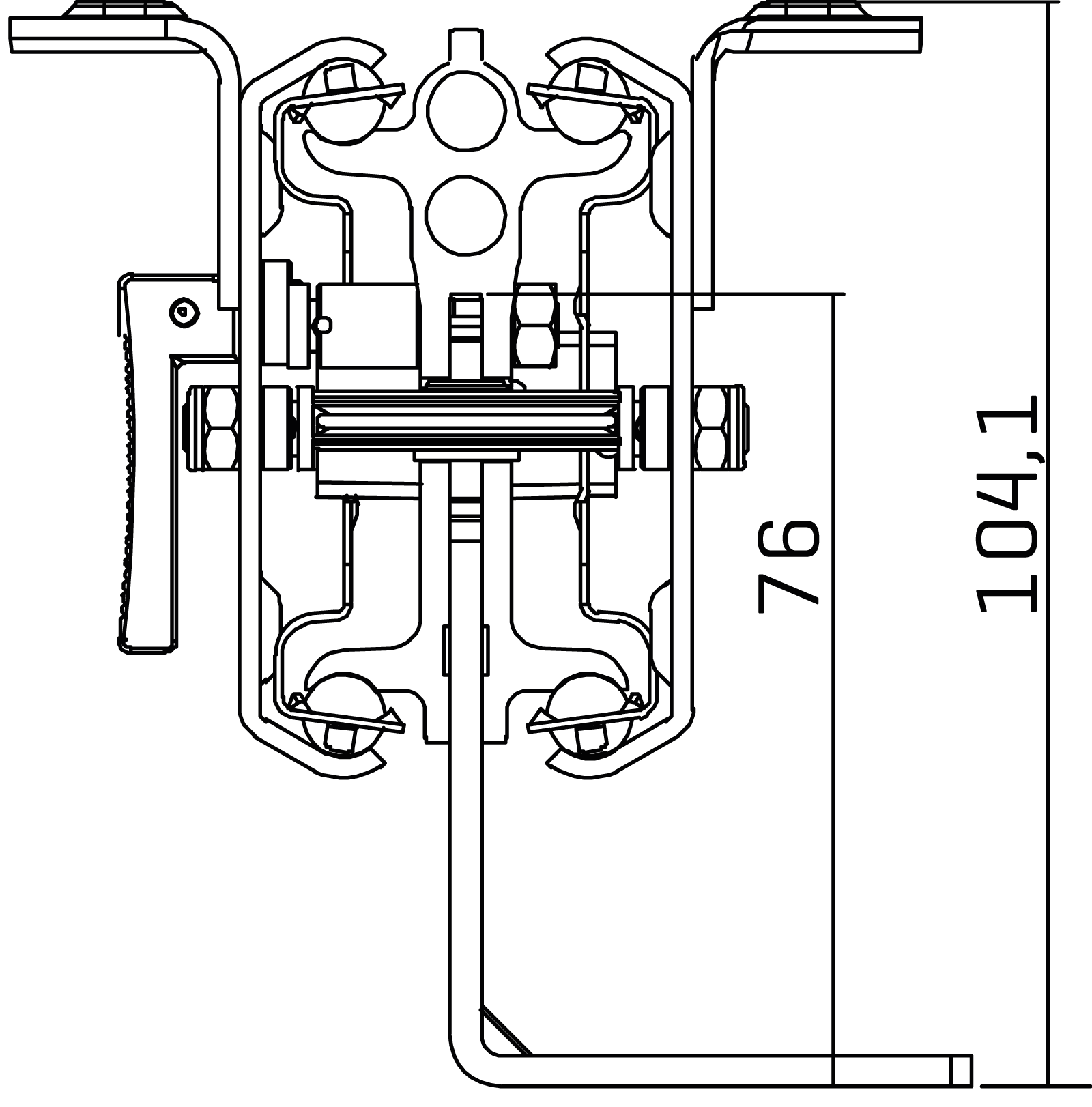

Verschiedene Bauhöhen möglich

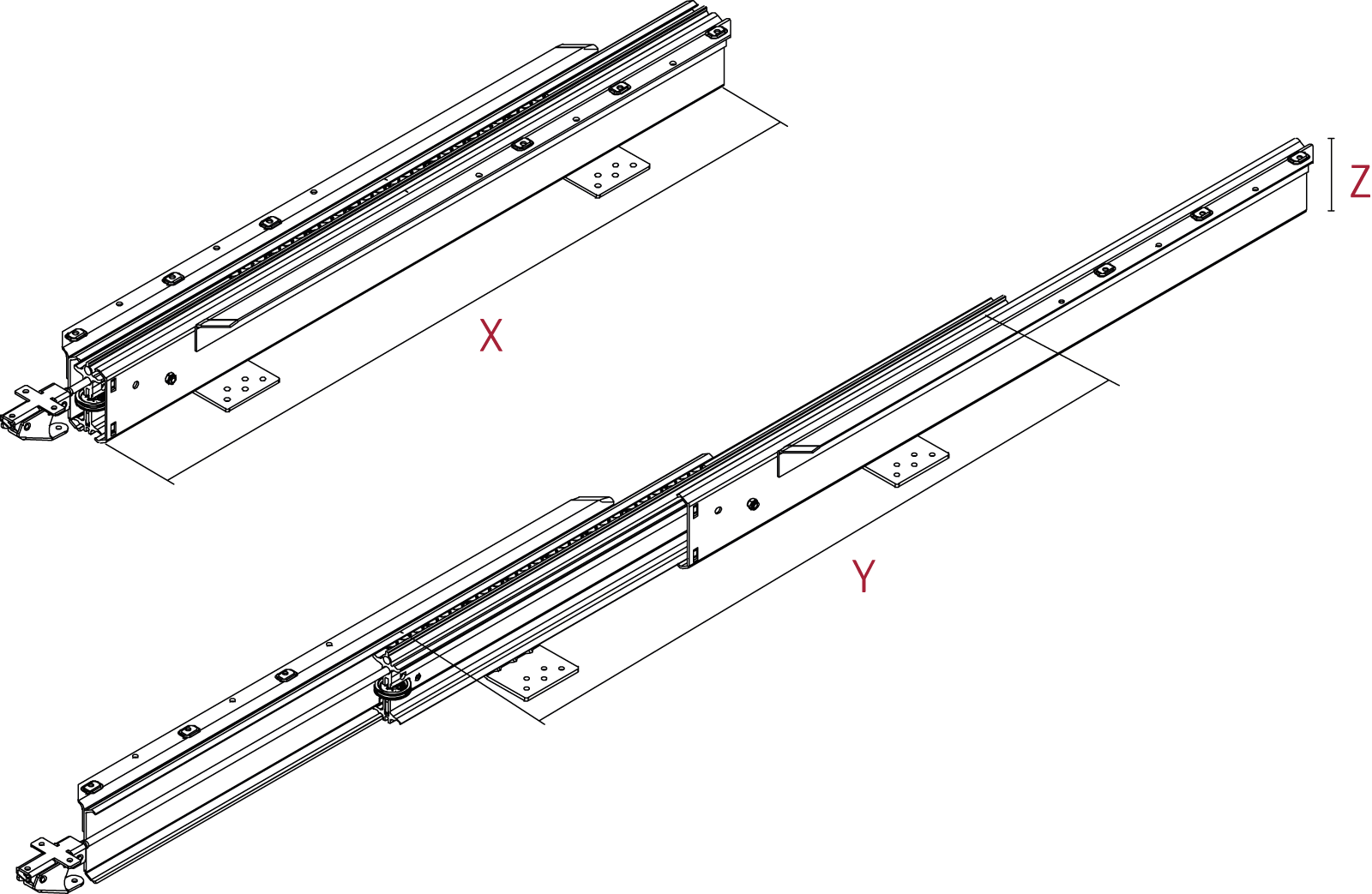

Auszugslängen
